Wenn eine Toilette oder ein Waschbecken aus Edelstahl auf einer Baustelle eintrifft, sehen die meisten Menschen das fertige Produkt.
Sie sehen weder das Blech, das bereits vor einigen Wochen zugeschnitten wurde, noch die Zeichnungsänderungen, das erste Formteil, die Schweißarbeiten oder die anschließende Oberflächenbearbeitung.
Bei einem Standardprodukt ist der Herstellungsprozess recht gut vorhersehbar.
Projektaufträge sind anders.
Ein Bauunternehmer kann eine Zeichnung mit einer anderen Abflussposition einreichen. Ein Architekt kann eine bestimmte Materialstärke vorschreiben. Eine große Anlage benötigt möglicherweise Hunderte identischer Einheiten, alle mit denselben Abmessungen und Befestigungspunkten.
Diese Details müssen geklärt werden, bevor die Produktionslinie in Gang gesetzt wird.
Es beginnt mit einer Zeichnung, nicht mit einem Stahlblech.
Ein Produktionsauftrag beginnt normalerweise mit den Spezifikationen.
Bei einem Katalogprodukt handelt es sich dabei möglicherweise nur um eine Modellnummer und die Stückzahl.
Eine Sonderanfertigung enthält in der Regel mehr Informationen:
Gesamtabmessungen
Edelstahlqualität
Blechdicke
Entwässerungsposition
Montageanordnung
Oberflächenbeschaffenheit
Zubehör
Menge
Projektzeichnungen
Manchmal treffen die Informationen in mehreren verschiedenen Dateien ein.
Eine Zeichnung zeigt beispielsweise die Gesamtabmessungen, während eine TGA-Zeichnung den Abwasseranschluss darstellt. Der Hersteller muss diese Details zusammenführen, bevor er die Produktionszeichnung erstellt.
Dieser Schritt kann später eine überraschend große Anzahl von Problemen verhindern.
Das Blech wird entsprechend dem Design zugeschnitten.
Sobald die Abmessungen bestätigt sind, wird das Edelstahlblech in die einzelnen Komponenten zugeschnitten.
Laserschneiden wird häufig für Teile eingesetzt, die genaue Abmessungen und saubere Kanten erfordern.
Die Anordnung der Zuschnitte ist auch aus produktionstechnischer Sicht wichtig. Die Bauteile müssen effizient auf dem Blech angeordnet werden, wobei die erforderlichen Abmessungen und Formtoleranzen dennoch eingehalten werden müssen.
Ein Projekt mit 200 Waschbecken besteht nicht einfach nur aus 200 fertigen Produkten.
Dabei müssen möglicherweise Tausende von Einzelteilen zugeschnitten, geformt, verschweißt und geprüft werden.
Ein kleiner Fehler am Anfang kann sich daher zu einem viel größeren Problem ausweiten, wenn er sich bei einer ganzen Charge wiederholt.
Das flache Laken wird zum Sanitärgegenstand
Die zugeschnittenen Stücke sehen immer noch nicht wie eine Toilette, ein Waschbecken oder ein Urinal aus.
Sie müssen in die erforderliche Form gebracht werden.
Je nach Produkt kann dies Biegen, Pressen, Formen oder eine Kombination von Fertigungsmethoden umfassen.
Ein Waschbecken kann beispielsweise aus dem Becken, den Seitenwänden, der Spritzschutzwand, den Stützelementen und anderen gefertigten Teilen bestehen.
Eine Hocktoilette hat eine völlig andere Geometrie, da die Schüssel in die bodenmontierte Konstruktion eingepasst werden muss.
Hier kommt die Fertigungszeichnung wieder ins Spiel.
Die Abmessungen dürfen nicht isoliert betrachtet werden. Eine Änderung der Beckentiefe kann sich auf die umliegenden Paneele auswirken. Eine Änderung der Auslassposition kann den unteren Bereich beeinflussen.
Bei einem kundenspezifischen Produkt müssen diese Zusammenhänge vor der Fertigung geklärt werden.
Durch das Schweißen werden die Teile zusammengefügt.
Nach der Formgebung werden die einzelnen Komponenten zusammengefügt.
Durch das Schweißen werden die einzelnen Teile verbunden und dem Produkt seine endgültige Struktur verliehen.
In dieser Phase reicht es nicht aus, die Teile einfach nur zusammenzukleben.
Die Bauteile müssen während des Schweißvorgangs korrekt positioniert bleiben. Die Verbindungen müssen ordnungsgemäß ausgebildet sein, und sichtbare Bereiche erfordern gegebenenfalls eine Nachbearbeitung.
Bei Produkten, die aus mehreren gefertigten Teilen bestehen, ist die Einhaltung der Ausrichtung besonders wichtig.
Wenn ein Paneel nur geringfügig verschoben ist, wird das Problem möglicherweise erst im Montagestadium des Produkts deutlich.
Deshalb arbeiten erfahrene Fertigungsteams üblicherweise mit Vorrichtungen, Lehren, Fertigungszeichnungen oder anderen Methoden, um die Konsistenz von wiederkehrenden Bauteilen zu gewährleisten.
Schweißspuren sind nicht die fertige Oberfläche
Edelstahl verlässt die Schweißstation normalerweise nicht in dem Zustand, in dem er am Ende aussieht.
Schweißnähte müssen gegebenenfalls geschliffen und nachbearbeitet werden.
Der Umfang der Nachbearbeitung hängt vom Produkt und dem gewünschten Erscheinungsbild ab.
Für eine gebürstete oder seidenmatte Oberfläche muss die Oberfläche kontrolliert bearbeitet werden, damit der fertige Bereich mit dem umgebenden Blech verschmilzt.
Dies ist besonders auf ungeschützten Oberflächen deutlich zu erkennen.
Stellen Sie sich 50 Edelstahlwaschbecken vor, die in einer öffentlichen Toilette installiert sind. Da die Waschbecken dicht beieinander liegen, sind Unterschiede in der Oberflächenbehandlung viel leichter zu erkennen.
Je größer das Projekt wird, desto wichtiger wird Konsistenz.
Die Inspektion sollte gemäß der genehmigten Zeichnung erfolgen.
Eine abschließende Sichtprüfung ist zwar nützlich, aber für ein kundenspezifisches Projekt nicht ausreichend.
Das fertige Produkt muss mit dem tatsächlich genehmigten Produkt abgeglichen werden.
Je nach Produkt kann dies Folgendes umfassen:
Gesamtabmessungen
Position des Abflussauslasses
Positionen der Befestigungslöcher
Komponentenausrichtung
Schweißbereiche
Oberflächenbeschaffenheit
Kanten und Ecken
Zubehör und Beschläge
Die Prüfpunkte variieren von Produkt zu Produkt.
Bei einem Waschbecken können die Einbaumaße von entscheidender Bedeutung sein.
Bei einer Toilette sind die Position des Auslasses und die Gesamtgeometrie möglicherweise wichtiger.
Bei einem kundenspezifischen Produkt sollte die genehmigte Zeichnung während der gesamten Produktion und Qualitätskontrolle als Referenz dienen.
Anpassungen bedeuten eine zusätzliche Arbeitsebene.
Ein maßgefertigtes Sanitärprodukt aus Edelstahl ist nicht einfach ein Standardprodukt, das etwas größer oder kleiner gemacht wurde.
Eine Dimensionsänderung kann den gesamten Fertigungsablauf beeinflussen.
Nehmen wir als Beispiel ein wandmontiertes Waschbecken.
Eine Änderung der Breite kann Auswirkungen auf das Plattenlayout, die Beckenabmessungen, die Tragkonstruktion, die Spritzschutzwand, die Position des Abflusses und die Befestigungspunkte haben.
Das Gleiche gilt für Toiletten und Urinale aus Edelstahl.
Aus diesem Grund muss eine Fabrik normalerweise die kundenspezifischen Anforderungen überprüfen, bevor sie eine endgültige Produktionsbestätigung erteilt.
Je ungewöhnlicher der Entwurf, desto mehr Zeit sollte für die Entwurfsphase aufgewendet werden.
Große Bestellungen sind eigentlich ein Problem der Konsistenz.
Die Herstellung einer einzelnen Edelstahlarmatur und die Herstellung mehrerer hundert sind zwei völlig unterschiedliche Aufgaben.
Mit einer einzigen Einheit kann ein erfahrener Fertigungsmitarbeiter während der Montage des Produkts Anpassungen vornehmen.
Bei großen Chargen funktioniert diese Vorgehensweise nicht gut.
Das Produktionsteam benötigt einen festen Bezugspunkt.
Das gleiche Material.
Die gleichen Abmessungen.
Die gleichen Bauteilpositionen.
Die gleichen Schweißdetails.
Die gleichen Anforderungen an die Endbearbeitung.
Dies ist besonders wichtig, wenn ein Projekt in mehreren Teillieferungen ausgeliefert wird.
Wenn die erste Lieferung im Januar und die zweite im März produziert wird, müssen die Leuchten dennoch zueinander passen, wenn sie im selben Gebäude installiert werden.
Eine sorgfältige Produktionsdokumentation und kontrollierte Zeichnungen tragen dazu bei, dies zu ermöglichen.
Die Verpackung erfolgt nach der Produktion, ist aber dennoch wichtig.
Der Fertigungsprozess endet eigentlich nicht mit dem Abschluss der letzten Schweißnaht.
Edelstahloberflächen können beim Handling, Verladen und Transport zerkratzt werden.
Produkte mit polierten oder gebürsteten Oberflächen benötigen einen entsprechenden Schutz. Größere, gefertigte Vorrichtungen erfordern unter Umständen auch eine interne Abstützung oder Trennung zwischen den einzelnen Elementen.
Bei der Exportverpackung muss auch die Versandart berücksichtigt werden.
Ein Container kann mehrfach umgeladen werden, bevor die Ware die Baustelle erreicht.
Bei einem Projektauftrag sollte die Verpackung daher als Teil des Lieferplans und nicht als nachträglicher Gedanke betrachtet werden.
Was macht einen Hersteller für Projektarbeiten geeignet?
Eine Fabrik kann ein gut aussehendes Edelstahlwaschbecken herstellen und trotzdem mit einem großen Bauauftrag zu kämpfen haben.
Die Projektfertigung erfordert die Koordination mehrerer Unternehmensbereiche:
Maschinenbau
Kann das Werk Projektzeichnungen verstehen und in Produktionszeichnungen umwandeln?
Herstellung
Kann die Werkstatt unterschiedliche Formen, Abmessungen und kundenspezifische Bauteile verarbeiten?
Qualitätskontrolle
Werden Maße und Verarbeitung während der Produktion und nicht erst am Ende geprüft?
Produktionsmanagement
Kann das Werk die gleichen Spezifikationen bei einer großen Charge reproduzieren?
Exportabwicklung
Können die fertigen Produkte ohne unnötige Beschädigungen verpackt und versendet werden?
Für einen Projektkäufer sagen diese Fragen oft mehr über einen Lieferanten aus als ein Produktkatalog.
Von der Projektzeichnung bis zum fertigen Einrichtungsgegenstand
Es gibt eine einfache Möglichkeit, den physikalischen Prozess zu beschreiben:

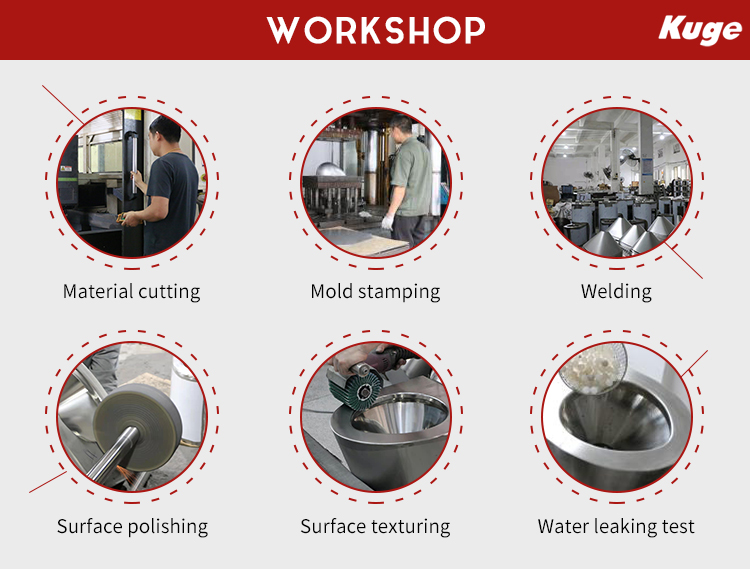

Schneiden → Umformen → Schweißen → Schleifen → Endbearbeitung → Qualitätskontrolle → Verpacken
Diese Abfolge beschreibt jedoch nur den Workshop.
Der tatsächliche Projektablauf sieht eher so aus:
Projektanforderungen → Zeichnungsprüfung → Fertigungszeichnung → Muster oder Freigabe → Fertigung → Inspektion → Verpackung → Lieferung
Dieser Unterschied ist wichtig.
Der zweite Prozess zeigt, wo ein Hersteller tatsächlich Mehrwert schafft.
Bei Standardkatalogprodukten kann der erste Weg ausreichend sein.
Bei Krankenhäusern, Flughäfen, Justizvollzugsanstalten, Schulen, Fabriken und anderen Großprojekten ist der zweite Ansatz in der Regel praktischer, da die Produkte zu einem bestimmten Gebäude passen müssen und nicht zu einer imaginären Standardinstallation.
Bevor Sie eine Sonderanfertigung starten
Ein paar Informationen können den Produktionsprozess erheblich vereinfachen.
Senden Sie dem Hersteller nach Möglichkeit die tatsächlichen Abmessungen.
Markieren Sie die Position des Abflusses in der Zeichnung.
Ermitteln Sie die erforderliche Edelstahlsorte und -dicke.
Die Oberflächenbeschaffenheit angeben.
Zeigen Sie, wie die Leuchte montiert wird.
Falls das Produkt ein bereits vorhandenes Bauteil ersetzt, fügen Sie bitte Fotos vom Einsatzort bei.
Und vor allem muss sichergestellt werden, dass alle mit der gleichen finalen Zeichnung arbeiten.
Es ist wesentlich einfacher, eine Abmessung in einer PDF-Datei zu korrigieren, als eine gefertigte Edelstahlvorrichtung neu herzustellen.
